一，概述
FD型冷卻塔減速機，屬于漸開線2K-H行星傳動的類型，具有結構緊湊，重量輕，密封性能好，承載力強，效率高，外型美觀，維修方便等特點。因本機屬硬齒面行星齒輪傳動，故需加入N320( GB5903-86)中負荷齒輪油方可運行。
該系列減速機符合《FD型減速機O/CJ01 -91標準》。其噪聲值低于玻璃鋼冷卻塔國家標準( GB7190.1-1997)的噪聲指標。
二、減速機適用范圍
適用于中、小型玻璃鋼冷卻塔，冷卻水量lOOOT/h以下1 500r/min，環境溫度-400C—450C，工作溫度不超過850C
三、FD型減速機主要參數及配套考表
| 減速機型號 |
配套電機
|
減速機轉速r/min |
配套塔型t/h |
配套風機 |
噪聲值dB(A) |
整機質量（Kg） |
| 型號 |
功率 |
電流A |
普通 |
低噪音 |
普通 |
低噪音 |
工業塔 |
低噪音塔 |
| FD132 |
y132S-6 |
3 |
7.2 |
165 |
100 |
100 |
24#G |
20#D |
58-61 |
55-58 |
132 |
| 210 |
18#G |
18#D |
59-62 |
55.5-58.5 |
| y132M1-6 |
4 |
9.4 |
165 |
125 |
125 |
28#G |
20#D |
59-62 |
55.5-58.5 |
148 |
| 210 |
150 |
24#G |
18#D |
60-63 |
56.5-59.5 |
| y132M2-6 |
5.5 |
12.6 |
165 |
|
200 |
|
28#D |
60-63 |
56.5-59.5 |
156 |
| 210 |
150 |
28#G |
24#D |
61-64 |
57.5-60.5 |
| y132S-4 |
5.5 |
11.6 |
210/250 |
150 |
200 |
24#G |
20#D |
62-65 |
|
132 |
| 320 |
|
20#G |
|
63-66 |
59.5-62.5 |
| y132M-4 |
7.5 |
15.4 |
210/250 |
250 |
250 |
|
28#D |
63-66 |
59.5-62.5 |
141 |
| 320 |
200 |
|
24#G |
|
64-67 |
|
| FD160 |
y160M2-8 |
5.5 |
13.3 |
125 |
|
200 |
|
34#D |
|
56-59 |
222 |
| y160L-8 |
7.5 |
17.0 |
125 |
|
300 |
|
38#D |
|
56.5-59.5 |
228 |
| y160M-6 |
7.5 |
17.0 |
165 |
|
200 |
|
34#D |
62-65 |
57.5-60.5 |
220 |
| 210 |
250 |
200 |
28#G |
28#D |
63-66 |
58.5-61.5 |
| y160L-6 |
11 |
24.6 |
165 |
300 |
350 |
34#G |
38#D |
63-66 |
58-61 |
242 |
| 210 |
34#D |
64-67 |
59-62 |
| y160M-4 |
11 |
22.6 |
210/250 |
350 |
|
32#G |
|
65-68 |
60-63 |
223 |
| 320 |
28#G |
66-69 |
|
| y160L-4 |
15 |
30.3 |
210/250 |
400 |
|
34#G |
|
66-69 |
|
238 |
| 320 |
32#G |
67-70 |
| FD180 |
y180L-8 |
11 |
25.1 |
125 |
|
400 |
|
40#D |
|
58-61 |
288 |
| y180L-6 |
11 |
31.6 |
165 |
|
|
40#D |
|
59-62 |
| 210 |
400 |
38#G |
38#D |
67-70 |
60.5-63.5 |
| y180M-4 |
18.5 |
35.9 |
210/250 |
500 |
|
38#G |
|
67-70 |
|
268 |
| 320 |
34#G |
68-71 |
| y180L-4 |
22 |
42.5 |
210/250 |
600 |
|
42#G |
|
68-71 |
|
288 |
| FD200 |
y200-8 |
15 |
34.1 |
125 |
|
500 |
|
50#D |
|
59-62 |
359 |
| y200L1-6 |
18.5 |
37.5 |
165 |
500 |
600 |
|
42#D |
66-69 |
61-64 |
389 |
| 210 |
42#G |
40#D |
67-70 |
62-65 |
| Yy200L2-6 |
22 |
44.6 |
165 |
|
700 |
|
50#D |
67-70 |
62-65 |
399 |
| 210 |
600 |
|
47#G |
|
68-71 |
63-66 |
| FD225 |
y225S-8 |
18.5 |
41.3 |
125 |
|
800 |
|
50#D |
|
61-64 |
472 |
| y225M-8 |
22 |
47.6 |
125 |
|
800 |
|
60#D |
|
61-64 |
508 |
| y225M-6 |
30 |
59.5 |
165 |
800 |
|
|
60#D |
68-71 |
63-66 |
508 |
| 210 |
69-72 |
64-67 |
| y225M-6 |
30 |
59.5 |
125 |
|
900 |
|
60#D |
|
6-68 |
516 |
| FD250 |
y225S-4 |
37 |
69.8 |
190 |
|
1000 |
60#G |
|
70-73 |
|
516 |
| y220M-6 |
37 |
72 |
125/160 |
|
1000 |
|
|
|
68-70 |
536 |

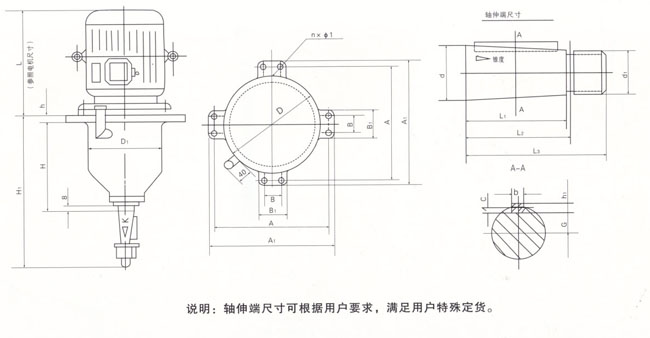

| 減速機外形及安裝尺寸 |
| 電機機座號 |
減速機基座號 |
H1
(mm) |
H
(mm) |
h
(mm) |
D1
(mm) |
D
(mm) |
A
(mm) |
A1
(mm) |
B
(mm) |
B1
(mm) |
n×φ1
(mm) |
錐度
(mm) |
d
(mm) |
L1
(mm) |
L2
(mm) |
L3
(mm) |
d1
(mm) |
b
(mm) |
h1
(mm) |
t
(mm) |
G
(mm) |
| Y132 |
V55 |
650 |
419 |
30 |
245 |
300 |
340 |
380 |
60 |
100 |
8×15 |
1：10 |
55 |
115 |
120 |
170 |
M36×2 |
16 |
10 |
6 |
18.6 |
| Y160 |
V56 |
690 |
441 |
30 |
285 |
350 |
390 |
430 |
60 |
100 |
8×19 |
1：10 |
60 |
115 |
120 |
187 |
M42×2 |
18 |
11 |
7 |
20.1 |
| Y180 |
| Y200 |
V57 |
730 |
463 |
35 |
340 |
400 |
450 |
490 |
80 |
120 |
8×19 |
1：10 |
70 |
115 |
120 |
184 |
M52×2 |
20 |
12 |
7.5 |
24.6 |
| Y225 |
V58 |
820 |
525 |
35 |
390 |
450 |
500 |
540 |
80 |
120 |
8×19 |
1：20 |
80 |
135 |
140 |
202 |
M56×2 |
22 |
14 |
9 |
29.3 |
| V59 |
912 |
597 |
40 |
490 |
550 |
600 |
650 |
100 |
140 |
8×19 |
1：20 |
80 |
135 |
140 |
202 |
M56×2 |
22 |
14 |
9 |
29.3 |
| Y250 |
V59 |
912 |
597 |
40 |
490 |
550 |
600 |
650 |
100 |
140 |
8×19 |
1：20 |
80 |
135 |
140 |
202 |
M56×2 |
22 |
14 |
9 |
29.3 |
